Até aqui nesta série exploramos memória, CPU, pipeline, representação de dados e execução de programas — todos os componentes internos do computador. Mas um computador sem entrada e saída seria apenas uma calculadora fechada: incapaz de receber dados do mundo e incapaz de devolver resultados. Este artigo trata do problema que torna a E/S tão desafiadora, das três estratégias para resolvê-lo e de como calcular o impacto de cada uma no desempenho da CPU.
O problema fundamental da E/S
Dispositivos externos são ordens de grandeza mais lentos do que a CPU e a memória principal. A CPU opera em nanosegundos (GHz); um disco rígido responde em milissegundos; um teclado humano gera eventos a cada centenas de milissegundos. Toda a arquitetura de E/S existe para gerenciar essa incompatibilidade de velocidade sem desperdiçar os ciclos preciosos da CPU.
Dispositivos externos: da variedade à velocidade #
A primeira complicação de qualquer sistema de E/S é a diversidade dos dispositivos — cada um com velocidade, protocolo e comportamento completamente diferentes:
| Categoria | Exemplos | Taxa de transferência típica |
|---|---|---|
| Muito lentos | Teclado | bytes por segundo a poucas dezenas de B/s |
| Lentos | Mouse, impressora, UART | dezenas de B/s a KB/s |
| Médios | Disco rígido (HDD), USB 2.0 | MB/s a dezenas de MB/s |
| Rápidos | SSD SATA, rede Gigabit | centenas de MB/s |
| Muito rápidos | SSD NVMe, redes de alta velocidade | GB/s |
Faixas de taxa são apenas ordens de grandeza
As taxas acima servem como referência didática. Em sistemas reais, elas variam muito conforme interface, geração do barramento, controlador, protocolo, tamanho de bloco e padrão de acesso.
Quanto à função:
| Tipo | Exemplos |
|---|---|
| Entrada | Teclado, mouse, scanner, microfone, câmera |
| Saída | Monitor, impressora, alto-falante |
| Entrada/Saída | Disco rígido, pendrive USB, placa de rede, memória flash |

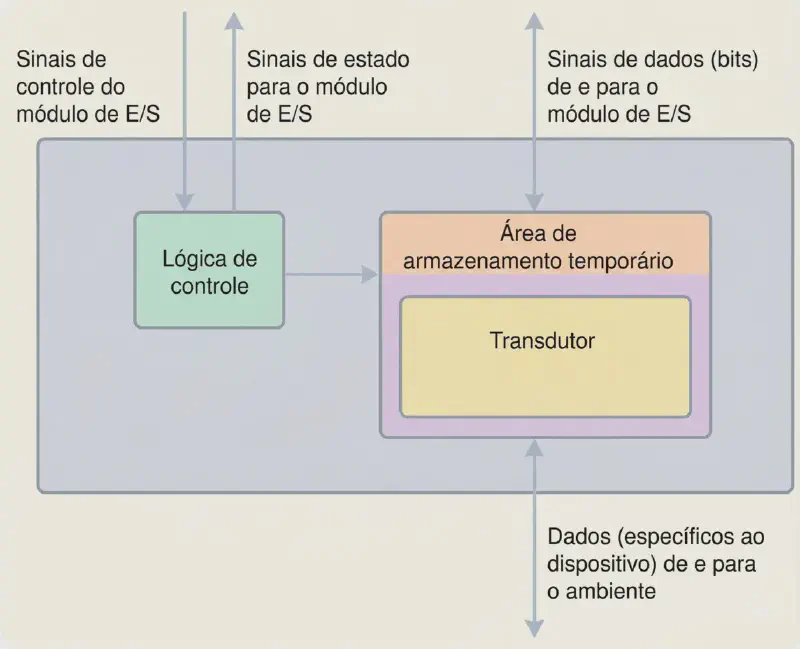

A figura abaixo mostra o modelo geral de um dispositivo de E/S, com seus componentes e a interface com o módulo de E/S da CPU:
A conversa entre o módulo de E/S e o dispositivo acontece por três tipos de sinal, e vale separá-los:
- Sinais de controle dizem ao dispositivo o que fazer: enviar dados (INPUT ou READ), aceitar dados (OUTPUT ou WRITE), informar seu estado, ou executar algo específico daquele hardware — posicionar a cabeça de um disco, por exemplo.
- Dados são o conteúdo em si: um conjunto de bits indo ou vindo.
- Sinais de estado dizem em que situação o dispositivo está. O par mais comum é READY / NOT-READY — pronto ou não para transferir.
Do lado do dispositivo há mais duas peças. A lógica de controle comanda o hardware em resposta ao que o módulo de E/S pede. E o transdutor faz a tradução entre mundos: converte sinal elétrico em outra forma de energia na saída — movimento, luz, som, tinta — e o caminho inverso na entrada. Como as duas pontas quase nunca trabalham no mesmo ritmo, o transdutor costuma vir acompanhado de um buffer, que segura os dados enquanto uma das pontas espera a outra.
A interface de E/S: o intermediário #
Entre a CPU e o dispositivo físico fica a interface de E/S (também chamada de controlador ou módulo de E/S). Na prática, a CPU não fala com o disco rígido; ela fala com o controlador do disco rígido. Esse circuito intermediário assume cinco responsabilidades vitais para isolar a CPU do caos do mundo exterior:
- Controle e temporização: Sincroniza o tráfego de dados entre recursos internos rápidos e dispositivos externos lentos.
- Comunicação com a CPU: Decodifica comandos, troca dados pelo barramento do sistema e relata o status.
- Comunicação com o dispositivo: Envia sinais elétricos ou comandos específicos do protocolo do periférico.
- Armazenamento temporário (Buffering): Acumula bits lentos que chegam do dispositivo até formar uma palavra de tamanho adequado (8, 16, 32 bits) para enviar à memória de uma só vez, compensando a diferença de velocidade.
- Detecção de erros: Checa problemas mecânicos (ex: papel preso) ou falhas de transmissão (bits corrompidos) e avisa a CPU.
Para realizar essas tarefas, toda interface possui ao menos três registradores internos mapeados para a CPU:
| Registrador | Função |
|---|---|
| Dados | Armazena o dado a ser transferido entre CPU ↔ dispositivo |
| Estado (status) | Indica a condição atual: pronto (ready), ocupado (busy) ou erro |
| Controle | Recebe comandos da CPU: iniciar operação, selecionar modo |
CPU ←————————————→ [ Interface de E/S ] ←————————→ Dispositivo
barramento [ Reg. Dados ] cabo/protocolo
[ Reg. Estado ]

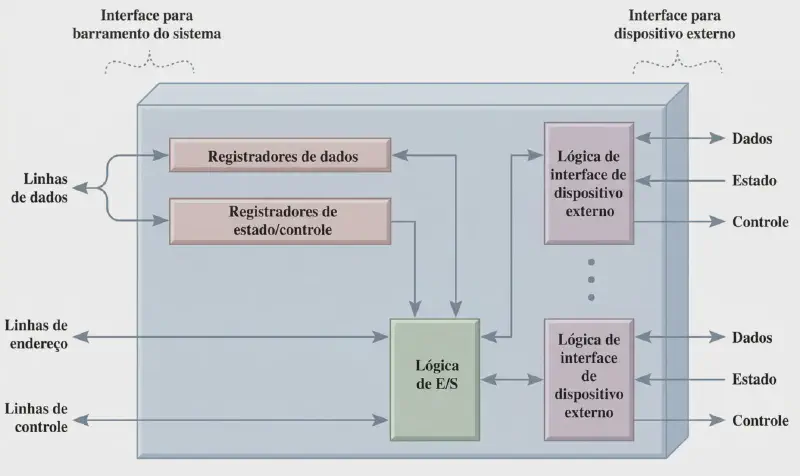

[ Reg. Controle ]A figura abaixo mostra o diagrama de blocos de um módulo de E/S genérico. Por fora, ele se liga ao resto do computador por um conjunto de linhas de sinal — na prática, as linhas do barramento do sistema.
Por dentro, há registradores de dados, que guardam o que está em trânsito, e registradores de estado, que informam a situação atual. Em muitos projetos um mesmo registrador acumula as funções de estado e de controle: lido, devolve a situação do dispositivo; escrito, aceita comandos detalhados do processador. É por isso que ler e escrever no mesmo endereço de uma interface pode significar coisas bem diferentes.
A lógica interna conversa com o processador pelas linhas de controle — o processador manda comandos por ali, e algumas dessas linhas voltam carregando sinais de arbitração e de estado. O módulo também precisa reconhecer e gerar os endereços dos dispositivos que controla: cada módulo tem um endereço exclusivo ou, quando comanda mais de um dispositivo externo, um conjunto exclusivo de endereços. E fecha a lista uma lógica específica para cada dispositivo — a parte que muda de um controlador para outro, e a razão de existir um driver diferente para cada peça de hardware.
Transmissão serial × paralela #
Os dados precisam trafegar de alguma forma entre interface e dispositivo. Dois paradigmas:
| Característica | Paralela | Serial |
|---|---|---|
| Bits por ciclo | 8, 16 ou 32 simultaneamente | 1 bit por vez |
| Distância típica | Curta (dentro do gabinete) | Longa (metros a km) |
| Número de fios | Muitos | Poucos (2 a 4) |
| Custo | Maior | Menor |
| Exemplos | Barramento interno, porta LPT | USB, RS-232, Ethernet, SATA |
A transmissão serial pode ser ainda:
- Síncrona: transmissor e receptor operam com uma referência temporal comum; no modelo clássico, isso aparece como um clock compartilhado. É mais eficiente, pois evita bits extras de sincronização por caractere.
- Assíncrona: não há clock compartilhado explícito entre as pontas; cada caractere é delimitado por bits especiais de início (start bit) e parada (stop bit) — padrão da UART (Universal Asynchronous Receiver-Transmitter).
Endereçamento de E/S: como a CPU acessa a interface #
Como a CPU acessa os registradores da interface de E/S? Há dois paradigmas:
E/S mapeada em memória (Memory-Mapped I/O): os registradores de E/S
recebem endereços dentro do mesmo espaço de endereçamento usado pela memória
principal. A CPU usa as mesmas instruções de acesso à memória (LDA, STR,
MOV…) para ler e escrever registradores de E/S. É simples e flexível.
Desvantagem: parte do mapa de endereços passa a ser ocupada por E/S, e não
por memória principal.
E/S independente (Port-Mapped I/O): existe um espaço de endereçamento
separado e exclusivo para E/S — as portas de E/S. Requer instruções dedicadas
(IN para leitura, OUT para escrita). Não consome endereços de memória, e a
arquitetura Intel x86 oferece esse modelo com portas de 0x0000 a 0xFFFF.
O x86 usa os dois modelos — e hoje sobretudo o primeiro
É comum ver a E/S por portas descrita como “o modelo do x86”, em oposição ao mapeamento em memória. Na verdade o x86 sempre teve os dois, e a proporção entre eles se inverteu com o tempo.
As portas IN/OUT são herança do PC original e continuam ali por
compatibilidade — o teclado legado, o temporizador, a porta serial. Mas todo
dispositivo PCI Express moderno expõe seus registradores por MMIO, e por
razões concretas: o espaço de portas tem apenas 64 KB e está praticamente esgotado,
enquanto o espaço de memória de 64 bits é vastíssimo; MMIO funciona com qualquer
instrução de acesso à memória, aproveitando os modos de endereçamento inteiros; e
IN/OUT são instruções privilegiadas e lentas, sem pipelining nem cache.
Ou seja: quem escreve um driver hoje, para praticamente qualquer placa, escreve MMIO.
As três técnicas de E/S #
O problema central é: como a CPU sabe quando o dispositivo terminou uma operação e está pronto para transferir dados? Três estratégias evoluíram historicamente, e a primeira delas — a E/S programada — é também a mais simples de entender e a mais cara de usar.

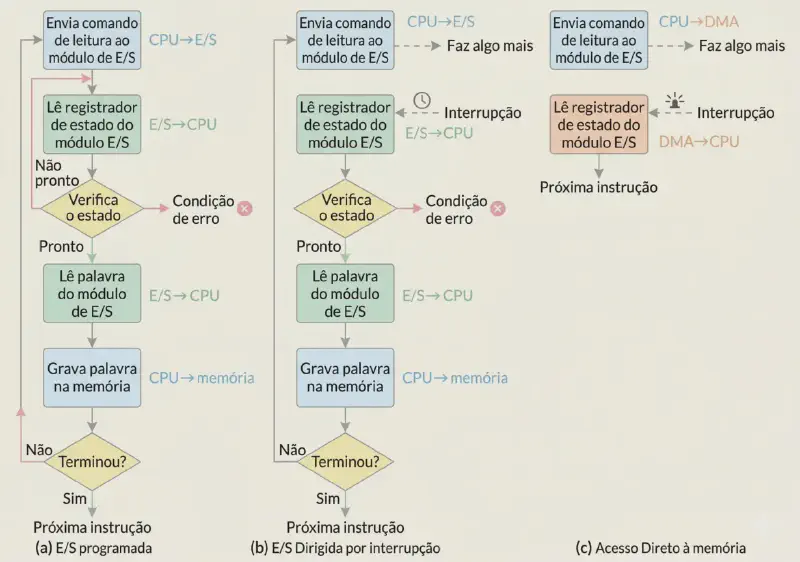

A figura abaixo ilustra as três técnicas de E/S: Polling, Interrupção e DMA. Cada técnica tem um modelo de interação distinto entre CPU, interface e dispositivo, com trade-offs claros em termos de eficiência e overhead. Serão exploradas em detalhes a seguir.
Polling — E/S programada (Busy-Wait) #
A CPU verifica continuamente o registrador de estado do dispositivo em um laço de espera ativa:
repita:
leia Reg_Estado do dispositivo
se Reg_Estado == PRONTO:
leia/escreva Reg_Dados
saia do laço
senão:
continue verificando (não faz nada útil)✅ Extremamente simples de implementar em software. ❌ Busy-wait: a CPU desperdiça todos os seus ciclos aguardando — não executa nenhum trabalho útil.
Desperdício catastrófico com polling
Em um sistema com clock de 1 GHz aguardando um disco com latência de 10 ms:
$$\text{Ciclos desperdiçados} = 10 \times 10^{-3}\ \text{s} \times 10^9\ \frac{\text{ciclos}}{\text{s}} = 10^7\text{ ciclos}$$Dez milhões de ciclos completamente ociosos — apenas esperando. Em sistemas de propósito geral com multitarefa, isso é inaceitável.
Interrupção — E/S por interrupção (Interrupt-Driven I/O) #
A CPU inicia a operação de E/S e retorna imediatamente ao seu trabalho. Quando o dispositivo conclui, ele envia um sinal de interrupção (IRQ — Interrupt Request). A CPU salva o estado atual, executa a rotina de tratamento (ISR) e retoma exatamente de onde parou:
sequenceDiagram
participant UCP
participant Dispositivo
participant ISR as ISR (Rotina de Tratamento)
UCP->>Dispositivo: Inicia operação (escreve em Reg. Controle)
UCP->>UCP: Continua executando outros processos
Dispositivo-->>UCP: Gera sinal IRQ ao concluir
UCP->>UCP: Salva contexto (PC, registradores)
UCP->>ISR: Desvia para rotina de tratamento
ISR->>ISR: Lê dado do Reg. Dados / trata resultado
ISR->>UCP: Restaura contexto
UCP->>UCP: Retoma execução de onde parou
✅ CPU não desperdiça ciclos em espera; executa trabalho útil em paralelo com E/S. ❌ Overhead de salvar e restaurar contexto a cada interrupção; muitas interrupções por segundo podem saturar a CPU.
Dois tipos de interrupção merecem atenção:
- Mascaráveis: podem ser desabilitadas temporariamente (
CLIno x86) — útil para seções críticas que não devem ser interrompidas. - Não-mascaráveis (NMI): sempre atendidas, mesmo com interrupções desabilitadas — reservadas para erros críticos de hardware (falha de energia, erro de memória).
Como a CPU sabe qual rotina executar #
Fica uma pergunta em aberto no diagrama acima: o sinal de interrupção chega, mas como o processador descobre para onde desviar? O teclado e o disco não podem cair na mesma rotina.
A resposta é uma tabela em memória. Cada interrupção carrega um número de vetor, e esse número indexa uma tabela que guarda o endereço da rotina correspondente — no x86, a IDT (Interrupt Descriptor Table), cujo endereço base fica num registrador próprio do processador. Receber a interrupção número 14, então, significa: consultar a entrada 14 da tabela, pegar o endereço que está lá e desviar para ele. O sistema operacional é quem preenche essa tabela durante a inicialização, e é assim que um driver “registra” uma rotina de tratamento.
E se duas interrupções chegarem juntas? Quem decide é um controlador dedicado. Nos PCs antigos era o PIC (Programmable Interrupt Controller), o chip 8259A, com oito linhas numeradas por prioridade; nos sistemas atuais é o APIC, que existe em versão local (uma por núcleo) e de E/S, e permite rotear cada interrupção para um núcleo específico. É por isso que, num sistema multicore, a carga de tratar interrupções pode ser distribuída — ou concentrada de propósito em um núcleo, deixando os outros livres.
DMA — Acesso Direto à Memória #
O controlador DMA é um circuito dedicado capaz de transferir blocos inteiros de dados entre a interface do dispositivo e a memória principal, sem que a CPU precise intervir a cada palavra transferida. A CPU apenas programa a operação (endereço, tamanho, direção), e o controlador DMA assume a movimentação do bloco pelo barramento.
A ideia é mais velha que o PC
Liberar o processador do trabalho de mover dados não é invenção da era dos discos rígidos domésticos. O IBM 709, de 1958, e o 7090 que o sucedeu já tinham canais de E/S: processadores auxiliares dedicados, com seu próprio conjunto de comandos, que executavam programas de transferência enquanto a CPU principal calculava. A CPU montava o “programa de canal”, disparava e seguia em frente; o canal avisava ao terminar.
É exatamente o padrão desta seção, meio século antes de aparecer como padrão no PC. E a ideia não parou de voltar: os controladores NVMe modernos operam por filas de comandos na memória, que o dispositivo lê por conta própria — canais de E/S com outro nome.
O diagrama abaixo detalha as etapas da operação DMA, mostrando como a CPU programa o controlador, como o DMA rouba o barramento para transferir os dados e como a CPU é notificada ao final da transferência. O resultado é que a CPU fica praticamente livre durante toda a operação, exceto por um pequeno overhead inicial e uma interrupção final.
sequenceDiagram
participant UCP
participant DMA as Controlador DMA
participant MP as Memória Principal
participant IF as Interface / Dispositivo
UCP->>DMA: Programa DMA (endereço MP, tamanho, direção)
UCP->>UCP: Continua executando outras tarefas
DMA->>UCP: Solicita uso do barramento
UCP->>DMA: Concede o barramento
Note over UCP,DMA: Cessão do barramento (aqui em modo rajada)
DMA->>IF: Coordena leitura/escrita do dispositivo
DMA->>MP: Transfere o bloco pela memória
DMA-->>UCP: Interrupção ao final da transferência
O diagrama acima detalha as sete etapas da operação DMA. Nas duas primeiras, a CPU ainda está no controle: ela programa o controlador DMA informando o endereço de destino na memória principal, a quantidade de dados a transferir e a direção da operação (leitura ou escrita). A partir daí, ela simplesmente continua executando outras tarefas — esse é o ganho fundamental em relação às técnicas anteriores.
Quando o controlador DMA está pronto para iniciar a transferência, ele precisa usar o barramento do sistema, que pertence à CPU. Por isso ele solicita o barramento (passo 3), e a CPU o concede (passo 4), suspendendo temporariamente seu próprio acesso a ele — a cessão indicada pela nota no diagrama. Concedido o barramento, o DMA age de forma autônoma: coordena a leitura ou escrita junto à interface do dispositivo (passo 5) e transfere o bloco diretamente para a memória principal (passo 6), sem que a CPU participe palavra por palavra. Ao final, o controlador DMA envia uma interrupção à CPU (passo 7), sinalizando que a transferência terminou e que o dado já está disponível na memória.
Vale notar que o diagrama é uma simplificação intencional: ele representa a transferência como um único bloco contínuo, ocultando o fato de que, no cycle stealing real, a solicitação e a concessão do barramento se repetem para cada palavra transferida. A nota a seguir detalha essa distinção.
Roubo de ciclo — Cycle Stealing vs. Modo Rajada (Burst Mode)
O DMA pode operar em dois modos distintos de controle do barramento:
-
Cycle stealing (roubo de ciclo): o controlador DMA solicita o barramento, rouba 1 ciclo, transfere 1 palavra e devolve o barramento imediatamente. A CPU retoma brevemente, e o processo se repete para cada palavra do bloco. O impacto sobre a CPU é pulverizado ao longo do tempo, mas ela nunca fica completamente livre durante a transferência.
-
Modo rajada (burst mode): o DMA toma o barramento uma única vez e mantém o controle por toda a duração da transferência. A CPU fica suspensa durante todo o bloco, mas o barramento é usado de forma muito mais eficiente (sem a sobrecarga de múltiplas negociações).
O diagrama acima representa, de forma simplificada, o modo rajada — a solicitação e concessão aparecem uma única vez. No cycle stealing real, essa negociação se repete palavra por palavra. Em ambos os casos, a CPU não participa da transferência em si e é notificada apenas ao final, via interrupção.
A eficiência desse “roubo” depende de como o DMA está fisicamente conectado à placa-mãe. Existem três configurações arquiteturais clássicas:
- Barramento Único (Controlador Solto): O DMA e o dispositivo compartilham o mesmo barramento do sistema. Para ler um dado do disco para a RAM, o dado trafega do Disco para o DMA e, em seguida, do DMA para a RAM. Isso usa o barramento duas vezes, suspendendo a CPU em ambos os momentos.
- Barramento Único (Controlador Integrado): O DMA e a interface de E/S formam um único componente. O dado vai direto desse controlador para a RAM. A CPU é suspensa apenas uma vez.
- Barramento de E/S Dedicado: O sistema possui o barramento principal (CPU-Memória) e um barramento secundário específico para periféricos (como o PCI Express). O DMA atua como uma “ponte” entre os dois. Transferências entre dispositivos no barramento secundário não afetam a CPU, e o envio para a RAM rouba o mínimo de ciclos possível.
✅ CPU praticamente livre durante a transferência de blocos grandes. ❌ Requer hardware dedicado (controlador DMA); maior custo e complexidade.
Tabela comparativa #
| Característica | Polling | Interrupção | DMA |
|---|---|---|---|
| Complexidade de HW | Mínima | Média | Alta |
| Complexidade de SW | Baixa | Média | Média |
| Eficiência da CPU | Muito baixa | Boa | Muito alta para blocos grandes |
| Velocidade de E/S | Limitada | Média | Alta |
| Overhead por transferência | Alto (laço contínuo) | Médio (contexto por evento) | Baixo (CPU não participa de cada palavra) |
| Aplicações típicas | MCUs simples | Teclado, mouse, temporizadores | Disco, rede, áudio/vídeo |
Como escolher a técnica certa
- Polling: dispositivo com resposta muito rápida (< 1 µs) onde o custo de uma interrupção seria maior que a espera, ou sistemas embarcados muito simples sem multitarefa.
- Interrupção: maioria dos dispositivos de propósito geral — teclado, mouse, UART, temporizadores.
- DMA: transferências grandes e frequentes — discos rígidos, SSDs, placas de rede, áudio e vídeo.
Calculando o overhead de E/S #
O overhead de E/S mede a fração dos ciclos de CPU consumida para tratar operações de E/S:
$$\text{Overhead (\%)} = \frac{\text{operações/s} \times \text{ciclos/operação}}{\text{ciclos totais/s}} \times 100$$Onde:
$$\text{operações/s} = \frac{\text{taxa de transferência (B/s)}}{\text{tamanho da unidade transferida (B)}}$$$$\text{ciclos totais/s} = f_{\text{clock}}$$Os passos para resolver qualquer problema de overhead:
- Calcular quantas operações de E/S ocorrem por segundo (taxa ÷ tamanho da unidade)
- Multiplicar pelo número de ciclos de CPU gastos por operação
- Dividir pela frequência do clock
- Multiplicar por 100 para obter o percentual
Exemplo — Overhead de interrupções de um mouse
Um mouse USB envia 40 relatórios por segundo, cada um com 4 bytes. A CPU (1 GHz) gasta 1000 ciclos por interrupção.
Com interrupção:
$$\text{Overhead} = \frac{40 \times 1000}{1 \times 10^9} = \frac{40.000}{10^9} = 0{,}004\%$$Praticamente desprezível — a CPU gasta apenas 4 em cada 100.000 ciclos tratando o mouse.
Com polling a 1 kHz (1000 verificações/s), 100 ciclos por verificação:
$$\text{Overhead}_{\text{polling}} = \frac{1000 \times 100}{10^9} = 0{,}01\%$$Também pequeno para o mouse. Mas os dois números vêm de premissas diferentes, e vale dizer isso em voz alta: o custo por interrupção aqui é de 1000 ciclos e o custo por verificação de polling é de 100. A diferença é real — tratar uma interrupção exige salvar contexto, desviar para a rotina de tratamento e restaurar tudo depois, enquanto uma verificação de polling pode ser apenas uma leitura de registrador e um teste. Nos exemplos de disco mais adiante, o custo de interrupção usado é de 100 ciclos, supondo uma rotina de tratamento bem mais enxuta que a do mouse.
Cuidado com a conclusão “polling é sempre pior”
O senso comum diz que polling desperdiça CPU e interrupção não, e por muito tempo foi exatamente assim. Mas com dispositivos muito rápidos a conta se inverte, e hoje o polling voltou justamente onde o desempenho mais importa.
O motivo é que a interrupção tem um custo fixo por evento: salvar contexto, desviar para a rotina de tratamento, restaurar. Quando o dispositivo demora milissegundos para responder, esse custo é irrelevante. Quando ele responde em poucos microssegundos e entrega centenas de milhares de operações por segundo, o custo das interrupções passa a dominar — e esperar ativamente por alguns microssegundos fica mais barato que ser interrompido.
É por isso que um SSD NVMe a vários GB/s não é o caso em que polling seria
catastrófico: é um dos casos em que ele é a escolha certa. O Linux tem
NAPI para redes de alta velocidade, que
desliga interrupções e passa a varrer a fila sob carga; o io_uring oferece modo de
polling para E/S de disco; e frameworks como DPDK e SPDK abandonam interrupções por
completo, deixando um núcleo dedicado a varrer filas. O [!tip] mais acima já apontava
nessa direção ao dizer que polling serve para dispositivos com resposta muito rápida;
aqui está o motivo.
Observação didática sobre o exemplo a seguir
O cálculo abaixo usa um modelo simplificado e historicamente clássico: uma interrupção por bloco pequeno e tamanho fixo de transferência. Isso é útil para comparar as três técnicas de E/S, mas dispositivos modernos — especialmente SSDs NVMe e redes de alta velocidade — usam mecanismos mais sofisticados de fila, agrupamento de interrupções e transferência.
Exemplo — Lendo 1 MB do disco: comparação das três técnicas
Sistema com CPU de 1 GHz lendo 1 MB de um disco com latência de 5 ms e taxa de 100 MB/s.
Com Polling: Tempo de transferência: \(1\ \text{MB} / 100\ \text{MB/s} = 10\ \text{ms}\)
$$\text{Ciclos desperdiçados} = (5 + 10) \times 10^{-3} \times 10^9 = 15 \times 10^6\text{ ciclos}$$CPU praticamente bloqueada durante toda a operação.
Com Interrupção (modelo didático: 1 interrupção por setor de 512 B):
$$\text{Interrupções} = \frac{1\ \text{MB}}{512\ \text{B}} = 2048\text{ interrupções}$$$$\text{Overhead} = 2048 \times 100\ \text{ciclos} = 204.800\text{ ciclos}$$
CPU livre durante a maior parte da operação, mas ainda precisa tratar muitas interrupções.
Com DMA: CPU programa o DMA uma única vez (custo ≈ dezenas de ciclos), DMA transfere todo o bloco autonomamente, 1 única interrupção ao final.
$$\text{Overhead}_{\text{DMA}} \approx \text{programação} + 100\text{ ciclos (1 IRQ)} \ll 204.800$$| Técnica | Overhead estimado |
|---|---|
| Polling | 15.000.000 ciclos (CPU bloqueada) |
| Interrupção | ~204.800 ciclos |
| DMA | ~dezenas + 100 ciclos |
Exemplo — Identificando técnicas a partir de pseudo-código
Três implementações distintas para transferir dados de um dispositivo:
Implementação 1: Configurar dispositivo → Iniciar leitura → aguardar em laço até concluir → Armazenar → Processar. → Polling — a palavra-chave é o laço de espera ativa antes do armazenamento.
Implementação 2: Configurar dispositivo → Configurar rotina de ISR → Continuar executando; quando IRQ chegar, ISR armazena dados e retorna → Processar. → Interrupção — a palavra-chave é a rotina de tratamento (ISR) disparada pelo dispositivo.
Implementação 3: Configurar controlador DMA (endereços, tamanho) → Habilitar → Controlador transfere sem intervenção da CPU → Interrupção ao fim → Processar. → DMA — a palavra-chave é “sem intervenção da CPU” durante a transferência.
Cenários recomendados:
- Polling: controle exato do momento de leitura sem latências de interrupção (aquisição de dados em tempo real crítico).
- Interrupção: dispositivos assíncronos de velocidade moderada (mouse, teclado, UART).
- DMA: altos volumes de dados contínuos (vídeo, disco, rede).
Conclusão e próximos artigos #
A E/S é o ponto onde o computador encontra o mundo físico — e gerenciar essa fronteira é fundamentalmente um problema de diferença de velocidade. Polling desperdiça CPU em espera ativa; interrupções delegam a notificação ao hardware, liberando a CPU para trabalho útil; DMA libera a CPU completamente para blocos grandes. A escolha certa depende do volume de dados, da frequência dos eventos e da tolerância ao overhead.
No próximo artigo, vamos explorar as arquiteturas avançadas de processadores — RISC vs CISC, métricas de desempenho, a taxonomia de Flynn e como os processadores modernos partem para o paralelismo em múltiplos níveis. Fique ligado!
Até lá!
