Representação de Instruções: ISA, Formatos e Modos de Endereçamento

No artigo anterior — Representação de Dados — vimos como o computador codifica caracteres, inteiros e números de ponto flutuante como padrões de bits. Mas um programa não é apenas dados: é uma sequência de instruções que dizem ao processador o que fazer com esses dados. Como essas instruções são codificadas? Onde o processador encontra os operandos que elas precisam?

Essas perguntas são respondidas pela ISA — Instruction Set Architecture — e pelos modos de endereçamento que ela define. A ISA é o ponto de encontro entre o hardware e o software: tudo que um programa faz deve ser expresso em termos que o processador conheça.

A ISA: o contrato entre hardware e software

#

A ISA (Instruction Set Architecture) é a interface entre o hardware e o software. Ela define o conjunto de instruções que o processador entende e o modelo visível para compiladores, montadores, sistemas operacionais e programas.

A ISA especifica, entre outras coisas:

• o formato das instruções;
• os tipos de dados suportados;
• os modos de endereçamento;
• os registradores e seus papéis;
• o conjunto de operações que a CPU executa nativamente.

É útil pensar na ISA como um contrato de compatibilidade: programas traduzidos para um ISA só executam diretamente em processadores que implementam esse ISA, salvo uso de emulação, tradução binária ou máquinas virtuais.

Uma classificação útil das instruções

#

Uma forma didática de organizar as instruções de máquina é agrupá-las por função:

Essa classificação é útil para estudo, mas não deve ser tratada como uma taxonomia universal. ISAs reais modernas também incluem, por exemplo, instruções vetoriais, atômicas, criptográficas, de sistema e de sincronização.

Arquiteturas RISC tendem a ter poucas instruções por categoria, cada uma simples e regular. Arquiteturas CISC podem ter dezenas de variantes por categoria, incluindo operações complexas em uma única instrução.

Mas independentemente da categoria ou da complexidade, a CPU precisa saber ler essa ordem. Toda instrução precisa ser fisicamente empacotada em bits, e é nesse empacotamento que entra o design dos formatos de instrução.

Formatos de instrução: quantos operandos?

#

Uma das decisões fundamentais no projeto de um ISA é quantos operandos cada instrução carrega. Há um trade-off claro: mais operandos permitem instruções mais expressivas — e portanto programas mais curtos — mas cada instrução ocupa mais espaço na memória.

Antigamente, a preocupação com o espaço era tão extrema que projetos como o SEAC (1950) utilizavam até 4 operandos: três para a operação e um quarto apenas para indicar o endereço da próxima instrução. Com a popularização do registrador CI (Contador de Instrução), que aponta automaticamente para a próxima tarefa, economizamos esses bits preciosos, permitindo formatos mais enxutos.

Para ilustrar, vamos calcular a expressão:

em três formatos diferentes.

Formato com 3 operandos

#

Forma geral: destino ← operando1 OP operando2

MPY T1, C, D        ; T1 = C × D
ADD T2, B, T1       ; T2 = B + T1  (= B + C × D)
DIV T3, E, F        ; T3 = E / F
SUB T4, T2, T3      ; T4 = T2 − T3 (= B + C×D − E/F)
MPY X,  A, T4       ; X  = A × T4  (resultado final)

Total: 5 instruções. Cada instrução é autocontida — especifica entrada, operação e destino. As instruções são mais longas (três endereços codificados em cada uma), mas o programa é compacto.

Formato com 2 operandos

#

Forma geral: Op1 ← Op1 OP Op2 — o primeiro operando é também o destino.

MOV X, C
MPY X, D            ; X = C × D
ADD X, B            ; X = B + C × D
MOV T, E
DIV T, F            ; T = E / F
SUB X, T            ; X = B + C×D − E/F
MPY X, A            ; X = A × (B + C×D − E/F)

Total: 7 instruções. É necessário inserir MOVs para preservar valores originais antes de sobrescrevê-los. Este é o formato mais comum em arquiteturas reais — a família x86 é baseada em instruções de 2 operandos.

Formato com 1 operando (acumulador)

#

Forma geral: ACC ← ACC OP Operando — todas as operações passam por um registrador especial chamado acumulador.

LDA C               ; ACC = C
MPY D               ; ACC = C × D
ADD B               ; ACC = B + C × D
STR T               ; T   = ACC           (salva temporário)
LDA E               ; ACC = E
DIV F               ; ACC = E / F
STR T2              ; T2  = ACC
LDA T               ; ACC = T  (= B + C × D)
SUB T2              ; ACC = B + C×D − E/F
MPY A               ; ACC = A × (B + C×D − E/F)
STR X               ; X   = ACC           (resultado final)

Total: 11 instruções. Cada instrução é compacta (um único endereço), mas são necessárias mais delas e mais acessos à memória para salvar resultados intermediários. Este formato foi comum nos primeiros microprocessadores.

Comparativo

#

Mais do que o número de linhas, o projetista de hardware olha para o balanço entre bits e ciclos. Vale colocar números nisso. Suponha um C.Op de 8 bits e endereços de memória de 20 bits — parâmetros plausíveis para uma máquina didática. Então:

• uma instrução de 3 operandos ocupa \(8 + 3 \times 20 = 68\) bits;
• de 2 operandos, \(8 + 2 \times 20 = 48\) bits;
• de 1 operando, \(8 + 20 = 28\) bits.

A instrução de 3 operandos é mais “pesada”, mas resolve a conta com menos viagens à memória. A de 1 operando é “leve”, mas exige muito mais acessos para carregar e salvar o acumulador constantemente. É o eterno dilema entre gastar memória com o código ou gastar tempo com a execução — e, note, os dois lados da balança se medem em unidades diferentes, o que é justamente o que torna a decisão difícil.

Um formato real: o R-type do RISC-V

#

Os números acima são de uma máquina de papel. Vale ver como um ISA de verdade resolve o problema, e o RISC-V é a melhor escolha para isso: além de ser aberto e documentado, ele tem a codificação mais regular em uso. Seu formato de três operandos, chamado R-type, cabe em 32 bits:

Três campos de 5 bits porque a arquitetura tem \(2^5 = 32\) registradores. Como os três operandos são registradores, e não endereços de memória, juntos eles ocupam só 15 bits: a instrução inteira cabe em 32, sobram 17 para identificar a operação, e o total fica muito longe dos 68 bits do formato de três endereços de memória da conta anterior.

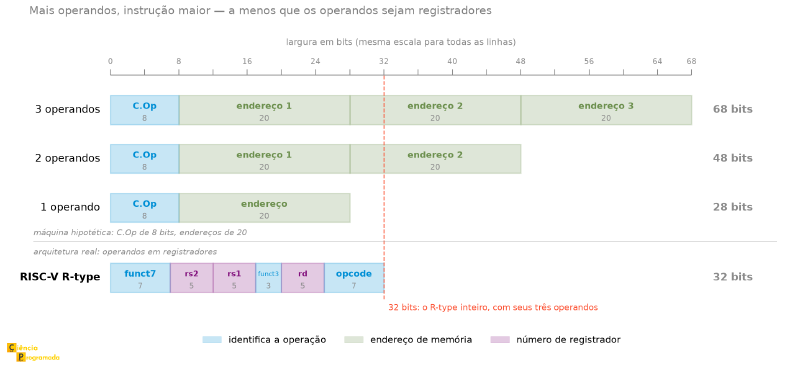

A figura abaixo põe os quatro formatos na mesma régua de bits, os três da máquina de papel e o R-type. O formato de três operandos do RISC-V sai mais curto que o de dois operandos da máquina hipotética, e só 4 bits mais longo que o de um operando.

É esta a diferença que a discussão RISC × CISC costuma resumir mal: não é “menos instruções”, é operandos em registradores e formato de tamanho fixo, que juntos tornam a decodificação trivial e o pipeline previsível.

Um add rd, rs1, rs2 no RISC-V tem opcode = 0110011, funct3 = 000 e funct7 = 0000000; trocar funct7 para 0100000 transforma a mesma instrução em sub. A operação muda, o formato não — e é por isso que o decodificador de um processador RISC cabe em muito menos silício que o de um x86, onde uma instrução pode ter de 1 a 15 bytes.

Instruções como SQRT, NEG ou deslocamentos imediatos podem aparecer em ISAs reais ou hipotéticos, mas sua presença isolada não define uma arquitetura como CISC ou RISC.

A distinção entre RISC e CISC envolve um conjunto maior de decisões de projeto:

• regularidade dos formatos de instrução;
• quantidade de modos de endereçamento;
• complexidade média das instruções;
• facilidade de pipeline e decodificação.

Portanto, o exemplo a seguir é apenas um exemplo de ISA hipotético estendido, e não como prova de uma “filosofia CISC”.

LDA C        ; ACC = C
MPY #4       ; ACC = 4C            (endereçamento imediato)
STR TEMP     ; TEMP = 4C
LDA B        ; ACC = B
MPY B        ; ACC = B²
SUB TEMP     ; ACC = B² − 4C
SQRT         ; ACC = √(B² − 4C)
STR TEMP     ; TEMP = √(B² − 4C)   (reaproveita o temporário)
LDA B        ; ACC = B
NEG          ; ACC = −B
ADD TEMP     ; ACC = −B + √(B² − 4C)
SHR #1       ; ACC = ACC / 2       (shift right = dividir por 2)
STR X1       ; X1 = ACC

Modos de endereçamento

#

Os modos de endereçamento definem como o processador obtém o operando de uma instrução.

O ponto central é este: o endereço efetivo (EA, Effective Address) é o endereço final do operando na memória, quando a instrução realmente acessa a memória. Em alguns modos, não há EA de memória, porque o dado já está na própria instrução ou em um registrador.

flowchart TD
    A([Instrução]) --> B{Modo de
Endereçamento}
    B --> C["Imediato
operando = constante"]
    B --> D["Direto
EA = endereço"]
    B --> E["Indireto
EA = M[endereço]"]
    B --> F["Reg. Direto
operando = Rn"]
    B --> G["Reg. Indireto
EA = Rn"]
    B --> H["Indexado
EA = endereço + Ri"]
    B --> I["Base + Deslocamento
EA = RB + desl"]

Depois de calcular o EA, quando houver acesso à memória, o operando será:

Para o processador, existem dois caminhos para identificar qual desses modos usar: ou o Opcode já carrega essa informação (o código 1010 significa LDA Direto e 1011 significa LDA Indireto) ou a instrução reserva um campo de bits específico apenas para sinalizar o modo de endereçamento ao decodificador.

Modo imediato

#

O operando é a constante codificada diretamente na instrução — não é um endereço, é o próprio valor.

• Vantagem: rapidíssimo — nenhum acesso adicional à MP
• Desvantagem: limitado pelo tamanho do campo; serve apenas para constantes pequenas e fixas
• Exemplo: LDA #5 → ACC = 5

Modo direto (absoluto)

#

O campo da instrução contém o endereço de memória onde está o operando.

• Vantagem: simples e direto; fácil de entender e depurar
• Desvantagem: o endereço é fixo no código-objeto — dificulta a recolocação do programa
• Exemplo: LDA 100 → ACC = M[100]

Modo indireto

#

O campo contém um endereço que guarda o endereço do operando — um nível extra de indireção. O campo aponta para um ponteiro.

• Vantagem: flexível para ponteiros e estruturas dinâmicas
• Desvantagem: exige 2 acessos à MP — um para buscar o endereço, outro para buscar o dado
• Exemplo: LDA @100 → ACC = M[M[100]]

Modo registrador direto

#

O operando está em um registrador do processador. Aqui não existe endereço efetivo: não há nada a calcular nem a buscar na memória, porque o dado já está dentro da CPU. O campo do operando na instrução não guarda um endereço, guarda o número do registrador:

• Vantagem: o mais rápido possível — ler um registrador custa cerca de 1 ciclo, contra 100 a 300 ciclos de um acesso à memória principal que não esteja em cache. A diferença é de duas ordens de grandeza.

• Desvantagem: número limitado de registradores; programas precisam gerenciar quais dados mantêm em registradores

• Exemplo: ADD R1, R2 → R1 = R1 + R2

Modo registrador indireto

#

O registrador contém o endereço de memória onde está o operando. O registrador funciona como ponteiro.

• Vantagem: muito flexível para percorrer arrays usando um registrador como ponteiro incrementável
• Exemplo: LDA (R1) → ACC = M[R1]

Modo indexado

#

O endereço base está codificado na instrução; o registrador índice \(R_i\) é somado a ele para calcular o endereço efetivo.

• Vantagem: ideal para percorrer arrays sequencialmente — basta incrementar \(R_i\) a cada iteração
• Exemplo: LDA 100(R1) → ACC = M[100 + R1]

Imagine a tarefa de somar 100 números em um vetor. No modo direto, você teria que escrever a mesma instrução 100 vezes, mudando apenas o endereço. Com o Modo Indexado, você escreve a instrução uma única vez apontando para a base do vetor e usa um registrador de índice para “caminhar” pelos elementos. É a diferença entre um código de 300 linhas e um loop eficiente de 5 linhas.

Modo base + deslocamento

#

O registrador contém a base; a instrução traz um deslocamento fixo.

• Exemplo conceitual: acessar um campo de estrutura ou uma variável local na pilha
• Uso típico: código relocável, pilha, ativação de funções, acesso a campos de structs

Esse modo é muito comum em arquiteturas modernas porque separa bem o endereço base dinâmico do deslocamento fixo conhecido em tempo de compilação.

Tabela comparativa

#

Bônus Python: calculando endereços efetivos

#

Entender o hardware lendo diagramas e fórmulas matemáticas pode parecer muito abstrato em um primeiro momento. Mas, no fim das contas, os modos de endereçamento são apenas lógicas de cálculo de ponteiros. Para um programador, a forma mais fácil de desmistificar o que o silício faz é traduzir essa mecânica para o código. Veja como o hardware calcularia os endereços efetivos usando funções simples em Python:

# Simula os principais modos de endereçamento.
# Atenção à convenção: cada função devolve o OPERANDO (o dado que a instrução
# queria) e o número de acessos à MP que foram necessários — não o endereço
# efetivo. O EA aparece no caminho, comentado onde for relevante.

def ea_imediato(valor):
    """Modo imediato: o operando é o próprio valor."""
    return valor, 0  # (dado, acessos à MP)


def ea_direto(memoria: dict, endereco: int):
    """Modo direto: EA = endereco; operando = M[EA]."""
    return memoria[endereco], 1


def ea_indireto(memoria: dict, endereco: int):
    """Modo indireto: EA = M[endereco]; operando = M[EA]."""
    ptr = memoria[endereco]          # 1º acesso: busca o ponteiro (= EA)
    return memoria[ptr], 2           # 2º acesso: busca o dado


def ea_reg_indireto(memoria: dict, registrador: int):
    """Modo registrador indireto: EA = Rn; operando = M[EA].

    O parâmetro recebe o CONTEÚDO do registrador, que já é o endereço.
    """
    return memoria[registrador], 1


def ea_indexado(memoria: dict, base: int, indice: int):
    """Modo indexado: EA = base + Ri; operando = M[EA]."""
    return memoria[base + indice], 1


def ea_base_deslocamento(memoria: dict, rb: int, deslocamento: int):
    """Modo base + deslocamento: EA = RB + deslocamento; operando = M[EA]."""
    return memoria[rb + deslocamento], 1


# Tabela de memória do exemplo anterior
mem = {
    0x1AC1: 0x1AC6,
    0x1AC2: 0x1AC4,
    0x1AC3: 0x1AC1,
    0x1AC4: 0x1AC3,
    0x1AC5: 0x1AC1,
    0x1AC6: 0x1AC5,
}

dado, acessos = ea_direto(mem, 0x1AC1)
print(f"Direto  (1AC1): {dado:04X}  ({acessos} acesso(s) à MP)")
# Direto  (1AC1): 1AC6  (1 acesso(s) à MP)

dado, acessos = ea_imediato(0x1AC5)
print(f"Imediato(1AC5): {dado:04X}  ({acessos} acesso(s) à MP)")
# Imediato(1AC5): 1AC5  (0 acesso(s) à MP)

dado, acessos = ea_indireto(mem, 0x1AC3)
print(f"Indireto(1AC3): {dado:04X}  ({acessos} acesso(s) à MP)")
# Indireto(1AC3): 1AC6  (2 acesso(s) à MP)

# Array com modo indexado
vetor = {100: 10, 101: 20, 102: 30, 103: 40}
for i in range(4):
    val, _ = ea_indexado(vetor, 100, i)
    print(f"vetor[{i}] = {val}")
# vetor[0] = 10, vetor[1] = 20, vetor[2] = 30, vetor[3] = 40

Conclusão e próximos artigos

#

A ISA define o vocabulário que o processador entende — e os formatos de instrução e os modos de endereçamento são a gramática desse vocabulário. Com três operandos por instrução e sete modos de endereçamento, um processador consegue expressar desde simples adições até acesso dinâmico a estruturas de dados complexas. A escolha entre mais operandos (CISC) e menos operandos (RISC) reflete um trade-off entre expressividade e regularidade que o hardware moderno resolve de formas sofisticadas — tema do próximo artigo.

Se você quiser ver instruções reais sendo geradas agora, o Compiler Explorer é a ferramenta certa: você escreve C, C++, Rust ou uma dúzia de outras linguagens de um lado e vê, do outro, o assembly que o compilador produz — podendo escolher a arquitetura, inclusive RISC-V, e comparar os formatos que este artigo descreveu. É a forma mais rápida de sair da tabela e chegar no bit.

No próximo artigo, vamos acompanhar o ciclo de vida de um programa: desde o código-fonte em uma linguagem de alto nível, passando pela compilação, ligação e carregamento, até se tornar as instruções de máquina que o processador executa. Veremos como o ISA é a ponte entre o código que escrevemos e o silício que o executa, e como as decisões de projeto da ISA impactam a eficiência e a flexibilidade dos programas.

Até lá!
