Pipeline e Barramentos: Paralelismo e Comunicação na CPU

No artigo anterior — CPU em Ação: O Processador Hipotético — acompanhamos nosso processador de 12 bits executando uma instrução de cada vez: busca na memória, decodificação, execução, escrita do resultado e recomeço. A sequência é correta e completa, mas carrega uma ineficiência fundamental: enquanto a UAL executa uma instrução, o barramento de memória fica ocioso; enquanto uma nova busca acontece, a UAL espera. É como se uma linha de montagem de automóveis nunca tocasse no próximo carro antes de o anterior estar completamente pronto.

A técnica de pipeline elimina exatamente esse desperdício: assim como uma linha de montagem industrial mantém vários carros em etapas diferentes ao mesmo tempo, o pipeline mantém várias instruções em estágios diferentes do ciclo simultaneamente. O resultado é um aumento expressivo no rendimento (throughput) sem que nenhuma instrução individualmente fique mais rápida, tudo graças à sobreposição de operações.

Neste artigo você vai entender:

• a analogia da linha de montagem e as fórmulas de desempenho;
• os estágios clássicos de pipeline de 2 e 5 fases;
• os três tipos de hazards que interrompem o fluxo do pipeline;
• como calcular o speedup real com exemplos numéricos;
• a hierarquia de barramentos que interliga CPU, memória e periféricos;
• as diferenças entre barramentos síncronos e assíncronos;
• as duas formas de implementar a unidade de controle: cabeada e microprogramada.

A analogia da linha de montagem

#

Imagine uma fábrica que monta automóveis em quatro etapas independentes — estrutura, motor, pintura e acabamento — cada uma levando exatamente uma semana. Sem pipeline, o segundo carro só entra na linha quando o primeiro estiver completamente pronto: quatro carros levam 16 semanas. Com pipeline, cada etapa recebe um carro diferente toda semana: após as quatro semanas iniciais de “preenchimento” da linha, um carro sai pronto a cada semana.

A técnica de pipeline funciona como uma linha de montagem: diferentes instruções ocupam estágios diferentes ao mesmo tempo. O ganho não vem de tornar uma instrução individualmente mais rápida, e sim de aumentar o número de instruções concluídas por unidade de tempo (vazão ou throughput).

Em um modelo idealizado, no qual:

• todos os estágios levam exatamente 1 ciclo;
• não há hazards;
• não há conflitos de recurso;
• o pipeline permanece sempre alimentado,

temos:

onde:

• \(N\) = número de instruções;
• \(K\) = número de estágios do pipeline.

O termo \(K\) representa o tempo de preenchimento inicial da linha. Depois disso, em regime ideal, uma instrução termina por ciclo. O termo \((N-1)\) são os ciclos adicionais após o primeiro estágio estar cheio. Para programas grandes, onde \(N \gg K\), o tempo tende a \(N\) ciclos — ou seja, uma instrução terminada por ciclo.

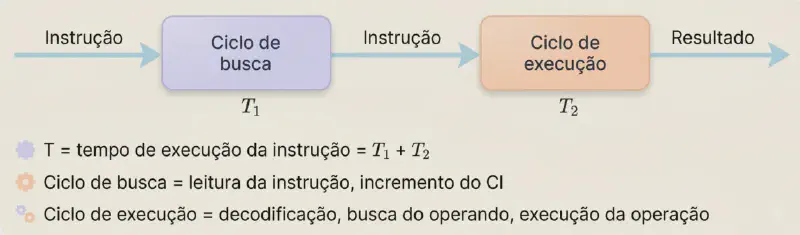

Para entender, vamos lembrar do ciclo de instrução tradicional visto em artigos anteriores, que é dividido em etapas como busca, decodificação, execução e escrita de resultado. O pipeline divide esse ciclo em estágios que podem ser processados simultaneamente por diferentes instruções. A figura abaixo recupera esse ciclo com as etapas nomeadas, para servir de referência ao que vem a seguir:

Em uma execução sequencial, cada instrução passa por todas as etapas antes da próxima começar, como ilustrado abaixo:

Veja que, supondo que cada estágio gaste o mesmo tempo T, para executar as 4 instruções sequencialmente seriam gastos 8T (4 instruções × 2 estágios cada).

Nas próximas seções, vamos explorar como os estágios do pipeline são organizados e quais desafios surgem quando múltiplas instruções competem por recursos compartilhados.

Os estágios do pipeline

#

Pipeline de dois estágios

#

A divisão mais simples separa o ciclo em busca (Fetch) e execução (Execute). Enquanto a UAL executa a instrução \(i\), a UC já busca a instrução \(i+1\) na memória — os dois estágios trabalham em paralelo.

A figura abaixo ilustra o que acontece com o mesmo programa de 4 instruções visto anteriormente, mas agora com o pipeline de 2 estágios. Note que a partir do segundo ciclo, as instruções estão sobrepostas: enquanto a primeira é executada, a segunda já está sendo buscada; quando a segunda é executada, a terceira já está sendo buscada; e assim por diante:

Na figura, os estágios aparecem abreviados como L (leitura, o mesmo que a busca do Fetch) e E (execução).

Pela sobreposição, o tempo total para as 4 instruções cai de 8T para 5T — um ganho de 1,6×.

O problema surge nas instruções de desvio condicional (como JZ ou JP do nosso processador hipotético): quando a condição é testada no estágio Execute, a instrução já buscada no estágio Fetch pode ser a instrução errada. É preciso descartá-la (flush) e buscar a instrução no endereço correto do desvio.

A solução é a predição de desvio. A forma mais simples dela é a predição estática “não-tomado”: assume-se que o desvio não vai ocorrer e continua-se buscando instruções sequencialmente. Se a predição falhar, faz-se o flush e reinicia-se a busca. Predições corretas eliminam a penalidade; predições erradas impõem, neste modelo de dois estágios, apenas um ciclo de atraso.

Processadores modernos não param aí. Eles usam preditores dinâmicos, que aprendem o comportamento de cada desvio ao longo da execução: contadores saturados de 2 bits (que só mudam de opinião depois de errar duas vezes seguidas, o que acerta laços quase sempre), preditores de dois níveis correlacionando o histórico de vários desvios, e esquemas mais elaborados como TAGE e preditores baseados em perceptron. A taxa de acerto passa de 95% em código real — e é exatamente por isso que um erro dói tanto num pipeline profundo, que já tem dezenas de instruções adiantadas quando descobre que apostou no caminho errado.

Pipeline de cinco estágios (RISC clássico)

#

Arquiteturas RISC refinaram o pipeline para cinco estágios, tornando cada etapa mais granular — e portanto mais rápida, pois cada estágio exige menos lógica:

flowchart LR
    B["B
Busca
(Fetch)"] --> D["D
Decodificação
(Decode)"] --> C["C
Cálculo de
Endereço"] --> O["O
Obtenção do
Operando"] --> E["E
Execução
(Execute)"]

Com cinco estágios, o pipeline pode manter cinco instruções em andamento simultaneamente — cada uma em um estágio diferente. A frequência do clock pode ser aumentada porque cada estágio é mais simples; e o throughput, em regime estacionário, se aproxima de uma instrução concluída por ciclo.

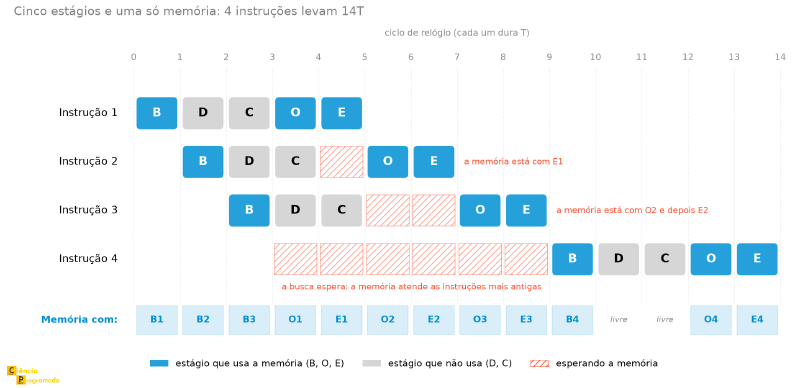

A figura abaixo mostra o mesmo programa de 4 instruções, agora com o pipeline de 5 estágios. No caso ideal, a partir do quinto ciclo as cinco etapas estariam ocupadas e uma instrução terminaria a cada ciclo. Não é o que acontece aqui, e a figura mostra por quê: os blocos azuis são os estágios que acessam a memória, as áreas hachuradas são esperas, e a faixa de baixo indica com qual instrução a memória está em cada ciclo.

Se o pipeline fosse sequencial, as 4 instruções levariam 20T (4 instruções × 5 estágios cada). Com o pipeline de 5 estágios, o tempo total cai para 14T — um ganho de aproximadamente 1,43×.

Mas 14T não é o que a fórmula do caso ideal prevê. Com \(K = 5\) e \(N = 4\), \(K + (N-1)\) daria 8T. A diferença de seis ciclos tem causa concreta, e é a primeira aparição de um hazard neste artigo: somente um acesso à memória pode ser realizado de cada vez. E três dos cinco estágios precisam dela — B busca a instrução, O busca o operando e E grava o resultado. Quando dois deles querem a memória no mesmo ciclo, um espera. É o que a próxima seção chama de hazard estrutural, e é por isso que a figura mostra esperas onde o modelo ideal mostraria uma diagonal contínua.

Dá para acompanhar cada espera pela faixa de baixo. Entre 4 e 5, a instrução 2 já poderia buscar o operando, mas a memória está com E1, que grava o resultado da instrução 1. A instrução 3 espera dois ciclos pelo mesmo motivo, agora com O2 e E2. E a instrução 4, cuja busca poderia começar em 3, só consegue a memória em 9 — até lá, ela é sempre atendida por último.

E há um número que incomoda: o pipeline de 5 estágios rendeu 1,43×, menos que o 1,6× do pipeline de 2 estágios. Mais estágios pioram o desempenho? Não — são dois efeitos somados, e nenhum é culpa da profundidade em si:

• O conflito de memória que acabamos de ver. Sem ele, as 4 instruções terminariam em 8T, o que daria 2,5× — bem acima do pipeline de 2 estágios.
• O programa curto. Um pipeline de \(K\) estágios gasta \(K - 1\) ciclos antes de concluir a primeira instrução, e esse custo fixo só se dilui com muitas instruções. Com \(N = 4\), o preenchimento é quase o programa inteiro.

A seção de cálculo de speedup, mais adiante, mostra o mesmo pipeline de 5 estágios chegando a 3,27× com 100 instruções, contra 1,68× do de 2 estágios. A hierarquia se inverte assim que o programa tem tamanho realista — e a tendência, para \(N \gg K\), é o ganho se aproximar de \(K\).

Hazards: quando o pipeline tropeça

#

O pipeline ideal pressupõe que cada estágio termina no mesmo tempo e que as instruções são independentes entre si. Na prática, três situações quebram essa hipótese — são os chamados hazards:

Esses hazards são a principal razão pela qual o desempenho real do pipeline fica abaixo do limite teórico.

A maioria das otimizações de compiladores modernos — como reordenação de instruções e loop unrolling — tem como objetivo exatamente reduzir a frequência de hazards de dados e controle.

Calculando o desempenho

#

Mesmo com os atrasos causados pelos hazards, a matemática do pipeline ainda prova sua superioridade sobre a execução sequencial em larga escala. Para consolidar esse conceito, os exemplos a seguir ilustram como aplicar as fórmulas na prática. O resultado mais importante não é o número final em si, mas a intuição sobre quando vale a pena (ou não) usar essa técnica.

Os dois exemplos anteriores usam o modelo ideal — sem overhead além do preenchimento inicial do pipeline. O exemplo a seguir introduz um custo extra de inicialização, representando situações reais onde o pipeline precisa ser “aquecido” por instruções preparatórias antes de atingir regime permanente. Esse overhead torna o ponto de equilíbrio não trivial e mais instrutivo.

Barramentos: a espinha dorsal da comunicação

#

Enquanto o pipeline acelera a execução de instruções dentro da CPU, os barramentos resolvem um problema diferente: como CPU, memória e periféricos trocam dados entre si. Um barramento é simplesmente um conjunto de linhas elétricas compartilhadas — um canal de comunicação coletivo.

Existem três tipos funcionais de barramento, cada um transportando um tipo de informação:

A largura do barramento de endereços determina o espaço teórico de endereçamento:

onde \(N\) é o número de bits do BE.

Por exemplo, um barramento de endereços com 32 bits permite representar \(2^{32}\) endereços distintos. Em sistemas byte-endereçáveis, isso corresponde a um espaço teórico de \(2^{32}\) bytes.

Hierarquia de barramentos

#

Um computador real não tem um único barramento global — isso criaria um gargalo enorme.

Historicamente, computadores pessoais usaram uma hierarquia de barramentos com elementos como FSB, Northbridge, Southbridge, AGP e ISA, com velocidades diferentes adequadas a cada componente:

flowchart TD
    UCP["UCP
(Processador)"] <--> BL["Bus Local / FSB
(Front-Side Bus)"]
    BL <--> CacheL2["Cache L2"]
    BL <--> PN["Ponte Norte
(Northbridge)"]
    PN <--> MP["Memória Principal"]
    PN <--> BAD["Bus de Alto Desempenho
(AGP / PCIe)"]
    BAD <--> GPU["Placa de Vídeo / GPU"]
    PN <--> PS["Ponte Sul
(Southbridge)"]
    PS <--> BExp["Bus de Expansão
(PCI / ISA / USB)"]
    BExp <--> Per1["Discos / Armazenamento"]
    BExp <--> Per2["Periféricos USB"]

A Ponte Norte (Northbridge) gerencia o tráfego de alta velocidade entre CPU, memória RAM e placa de vídeo. A Ponte Sul (Southbridge) cuida dos periféricos mais lentos — discos, USB, áudio. Nas arquiteturas modernas, muito dessa lógica foi absorvida dentro do próprio processador, mas o conceito hierárquico permanece.

Essa organização é excelente como referência didática, mas não representa mais a forma principal como plataformas modernas são organizadas.

Para um leitor atual, vale apresentar isso em duas camadas:

Visão histórica

#

• CPU ligada ao chipset por barramento frontal (Front-Side Bus);
• Northbridge cuidando de RAM e vídeo;
• Southbridge cuidando de USB, discos e periféricos lentos.

Visão moderna

#

• o controlador de memória costuma estar integrado ao próprio processador;
• a comunicação com dispositivos de alta velocidade ocorre por interconexões como PCI Express;
• a ligação com o chipset/PCH ocorre por links dedicados;
• a hierarquia continua existindo, mas com menos “pontes” explícitas visíveis ao usuário.

Histórico e características de projeto

#

Para que essa arquitetura hierárquica funcione sem criar gargalos de tráfego, as vias de comunicação precisaram se alargar e acelerar com o tempo. A evolução dos padrões de barramento de expansão ao longo das décadas revela exatamente essa busca contínua por maior largura de banda:

Com os anos na tabela, o arco fica visível: são duas décadas em que a taxa de transferência do barramento de expansão saiu de cerca de 1 MB/s para mais de 2 GB/s, um fator de dois mil. E a tabela poderia continuar com os padrões mais recentes — PCI Express, que estreia em 2003 e chega às versões 4.0, 5.0 e 6.0 com larguras de banda na casa dos GB/s por linha, combinando múltiplas linhas para alcançar taxas ainda maiores.

Quatro parâmetros de projeto determinam o desempenho de um barramento:

• Largura: número de linhas de dados — mais linhas permitem transferir mais bits por ciclo;
• Protocolo: define o tempo de cada sinal e o handshake entre dispositivos;
• Velocidade: frequência de clock do barramento;
• Modos de transferência: um bloco por ciclo, ou múltiplos blocos consecutivos (burst mode).

O ciclo do barramento: quem fala e quando

#

Qualquer transferência em um barramento envolve dois papéis e um árbitro:

A sequência básica é:

A Unidade de Controle da CPU participa da geração dos sinais internos e externos necessários à operação, mas a arbitragem do barramento deve ser tratada como função do mecanismo de arbitragem do subsistema de interconexão, e não como responsabilidade exclusiva da UC.

Síncrono × assíncrono

#

A diferença central entre barramentos síncronos e assíncronos não é simplesmente “um ser mais rápido que o outro”, mas como a coordenação temporal é feita.

Em resumo:

• o barramento síncrono é mais simples quando os componentes operam em ritmo semelhante;
• o barramento assíncrono é mais apropriado quando há grande variação de velocidade entre os dispositivos.

A Unidade de Controle por dentro

#

Com a linha de montagem das instruções (pipeline) operando em alta velocidade e as vias de comunicação (barramentos) estabelecidas, resta uma última pergunta: quem gerencia essa orquestra inteira? A resposta nos leva de volta ao coração da CPU: a Unidade de Controle (UC). É ela quem busca cada instrução, decodifica o código de operação e emite os sinais elétricos que ativam cada componente no tempo certo, incluindo a arbitragem dos barramentos.

Apesar de termos focado na busca e na execução até aqui, na prática, a UC divide o tempo do processador em quatro subciclos fundamentais:

1. Busca: Vai à memória e traz a instrução.
2. Indireto: Se a instrução usa um ponteiro (endereçamento indireto), a UC precisa fazer uma leitura extra na memória para descobrir o endereço real do dado.
3. Execução: Aciona a UAL ou move os dados conforme decodificado.
4. Interrupção: A UC pausa o que está fazendo para atender a um evento externo urgente (como um pacote de rede chegando ou um erro de hardware) antes de buscar a próxima instrução.

Mas como a própria UC “sabe” fazer isso? Ela precisa ser construída de alguma forma física, e existem duas abordagens clássicas para isso.

Implementação cabeada (hardwired)

#

A UC cabeada é construída inteiramente em hardware fixo — portas lógicas, flip-flops e circuitos combinacionais dedicados. Cada instrução do conjunto de operações corresponde a um caminho lógico específico no circuito. O resultado é uma UC extremamente rápida, pois a lógica de controle é executada diretamente em hardware sem nenhuma consulta à memória.

Para quem tem familiaridade com programação, a melhor forma de visualizar uma UC cabeada é imaginar um gigantesco conjunto de condicionais IF/AND/OR convertidos fisicamente em fios e transistores.

Por exemplo, se a CPU precisa ativar o sinal de controle \(C_5\) (que abre a porta de um registrador) apenas durante o ciclo de tempo \(t_2\) de uma instrução de soma (ADD), os engenheiros criam um circuito lógico que resolve a equação booleana: \(C_5 = \text{ADD} \text{ AND } t_2\). Quando a eletricidade passa por essa combinação específica, a porta se abre. É a matemática pura governando o silício.

A desvantagem é a rigidez: qualquer modificação no conjunto de instruções exige redesenhar o circuito físico. Por isso, a implementação cabeada é a escolha natural para arquiteturas RISC, cujo conjunto de instruções é pequeno, regular e estável.

Implementação microprogramada

#

Na implementação microprogramada, a Unidade de Controle executa microinstruções armazenadas em uma memória de controle interna. Em vez de depender apenas de circuitos combinacionais fixos, o comportamento de cada instrução é descrito por uma sequência organizada de microoperações.

Isso torna o projeto da UC mais flexível e mais fácil de estruturar do que um controle totalmente cabeado, embora normalmente com menor velocidade. A microprogramação facilita a implementação e a evolução da lógica de controle, especialmente em arquiteturas com instruções mais complexas.

As microinstruções podem ser organizadas de duas formas:

Comparação geral

#

Bônus Python: calculando o desempenho do pipeline

#

As fórmulas de pipeline são simples o suficiente para virar funções Python reutilizáveis. Com elas, você pode explorar rapidamente como diferentes agrupamentos de estágios afetam o tempo total:

def tempo_sequencial(duracoes_etapas: list[float], n_instrucoes: int) -> float:
    """Tempo total de execução sem pipeline (todas as etapas em série)."""
    return sum(duracoes_etapas) * n_instrucoes


def tempo_pipeline(duracoes_etapas: list[float], n_instrucoes: int) -> float:
    """
    Tempo total com pipeline.
    A largura do ciclo é definida pela etapa mais lenta (gargalo).
    """
    k = len(duracoes_etapas)
    largura_ciclo = max(duracoes_etapas)
    ciclos = k + (n_instrucoes - 1)
    return ciclos * largura_ciclo


def speedup(t_seq: float, t_pip: float) -> float:
    return t_seq / t_pip


# Exemplo: 6 tarefas com durações 3, 1, 2, 3, 2, 2 ns agrupadas em 4 estágios
estagios = [3, 3, 3, 4]   # soma por estágio após agrupamento
n = 6

t_s = tempo_sequencial([3, 1, 2, 3, 2, 2], n)
t_p = tempo_pipeline(estagios, n)

print(f"Sequencial : {t_s:.0f} ns")
print(f"Pipeline   : {t_p:.0f} ns")
print(f"Speedup    : {speedup(t_s, t_p):.2f}×")
# Sequencial : 78 ns
# Pipeline   : 36 ns
# Speedup    : 2.17×

# Encontrar o mínimo de instruções para que o pipeline compense
# (com custo de inicialização)
def minimo_instrucoes_pipeline(
    t_ciclo_pip: float,
    ciclos_instr_seq: int,
    t_ciclo_base: float,
    n_instrucoes_init: int,
    estagios_init: int,
) -> int:
    """Retorna o mínimo N tal que pipeline seja mais rápido que sequencial."""
    t_init = n_instrucoes_init * estagios_init * t_ciclo_base
    for n in range(1, 10_000):
        t_pip = t_init + estagios_init * t_ciclo_pip + (n - 1) * t_ciclo_pip
        t_seq = n * ciclos_instr_seq * t_ciclo_base
        if t_pip <= t_seq:
            return n
    return -1  # não converge no intervalo testado


# Máquina a 2,5 GHz: T_ciclo = 0,4 ns
t_base = 0.4  # ns
print(f"Mín. instrs (E=2): {minimo_instrucoes_pipeline(t_base, 2, t_base, 2, 2)}")
print(f"Mín. instrs (E=3): {minimo_instrucoes_pipeline(t_base, 3, t_base, 2, 3)}")
# Mín. instrs (E=2): 5
# Mín. instrs (E=3): 4

Conclusão e próximos artigos

#

O pipeline transforma a execução sequencial numa linha de montagem de instruções, multiplicando o throughput pelo número de estágios — com a ressalva de que hazards de dados, controle e estruturais podem introduzir stalls que reduzem o ganho real. Os barramentos, por sua vez, formam a infraestrutura de comunicação entre todos os componentes, com protocolos síncronos para componentes rápidos e assíncronos para periféricos de velocidades variadas. E a escolha entre UC cabeada e microprogramada reflete o compromisso eterno entre velocidade e flexibilidade.

No próximo artigo, vamos mergulhar na representação de dados: como números inteiros, texto e números reais são codificados em bits. Vamos explorar os padrões de codificação mais comuns — como ASCII, Unicode, complemento a dois e o padrão IEEE 754 — e entender as implicações de cada escolha para o processamento de dados.

Até lá!
